UTDRAGSENHETER |
Vi har ett av marknadens bredaste

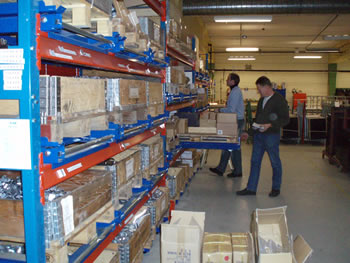

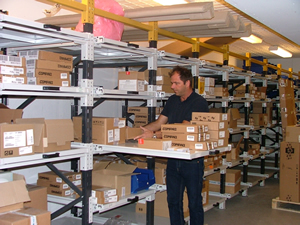

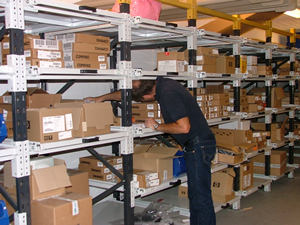

utbud av utdragsenheter med vilka vi gjort många ergonomiska , rationella plockvänliga lösningar i lagret, produktionen och montagestationer. Spias utdragsenheter är utformade för att med ett enkelt drag dras ut även med full last upp till 1 000 kg. I utdraget läge skall en person kunna nå hela pallens last utan att överbelasta rygg eller snedbelasta kroppen vilket minskar arbetsskador m.m. Se fler bilder längre ned |

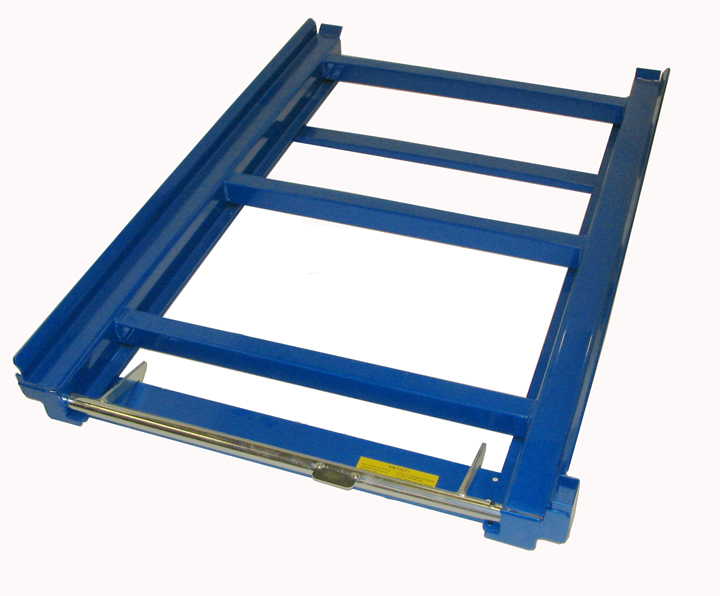

VÅR STORSÄLJARE Utdragsenhet balk-UE Lastyta 840*1240mm (B*D). Bygghöjd 85mm. Totalbredd 880mm Utdragbar 840mm, 1000kg utdragbar 760mm. Vinklade pallstopp 60 grader. Levereras lösa i front. Kan förses med ett flertal tillbehör såsom fötter för golvmontage samt flera typer hyllplan. Välj rätt fästdetaljsats till Er balkhöjd |
|
![]() |
|
TILLBEHÖR TILL BALKMONTERADE |
|

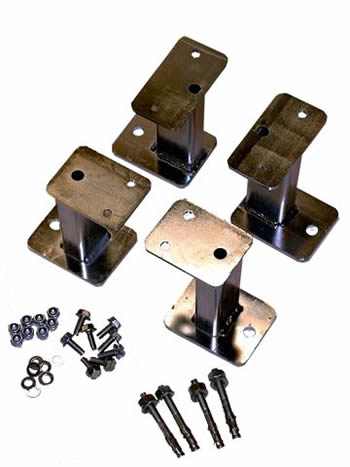

Fotsats standard för golvmontage. Höjd till lastplan 215 mm, fri höjd under 100 mm. |

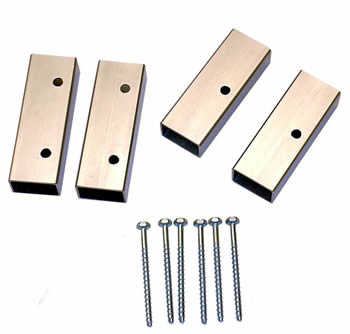

Fotsats låg för golvmontage. Höjd till lastplan110 mm |
![]() |
![]() |
Draghandtag 550 mm |
Täckt bärplan i galvad plåt med 30 mm raskant i bakkant |
![]() |
![]() |
Art.nr |
Benämning (kg) | Färg |
Pris/st |
U178000 |
Utdragsenhet balk- 300kg | Blå |
2.455:- |
U178001 |
Utdragsenhet balk- 700kg | Blå |
2.840:- |
U178002 |
Utdragsenhet balk- 800kg | Blå |
2.935:- |
U178003 |
Utdragsenhet balk- 1000kg | Blå |
2.980:- |
U178100 |
Fästdetaljsats balkhöjd 90-105 mm | 90:- |
|
U178110 |
Fästdetaljsats balkhöjd 115-125 mm | 108:- |
|
U178125 |
Fästdetaljsats balkhöjd 130-140 mm | 108:- |
|
U178017 |
Fotsats standard | 580:- |
|
U178018 |
Fotsats låg | 300:- |
|
U178020 |
Draghandtag 550 (höjd mellan lastytan och handtagets ovankant) | 234:- |
|
U177021 |
Plåtplan galvat 1130*830mm, 350kg utbredd last, 30mm rasskant | 550:- |
|
U177021-1 |
Plåtplan galvat 1130*830mm, 700kg utbredd last, 30mm rasskant | 900:- |

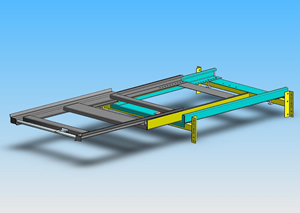

Utdragsenhet balk 300 samt 600kg belastningar. Utdragbar 100% Lastyta 840*1240mm (B*D). Bygghöjd 100mm. Vinklade pallstopp 60 grader. Levereras lösa i front. Kom ihåg fästdetaljsats till rätt balkhöjd. Färg blå RAL5010. |
||||
![]() |
Art.nr |
Benämning | Färg |
Pris/st |
U178005-1 |
Utdragsenhet balk 300 kg |
Blå |
6.640:- |
|
U178005 |
Utdragsenhet balk 600 kg | Blå |
6.770:- |
|
U178100 |
Fästdetaljsats balkhöjd 100/105 mm | 112:- |
||
U178110 |
Fästdetaljsats balkhöjd 110/115 mm | 112:- |
||
U178125 |
Fästdetaljsats balkhöjd 120/125 mm | 112:- |
||
U178130 |
Fästdetaljsats balkhöjd 130 mm | 112:- |
||
U178140 |
Fästdetaljsats balkhöjd 140 mm | 112:- |
||

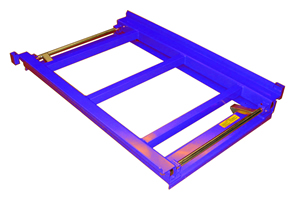

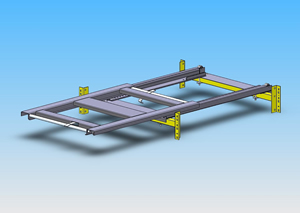

Utdragsenhet balk-dubbelverkande 600 kg. Utdragbar 750 mm åt vardera håll. Lastyta 840*1240mm (B*D). Bygghöjd 95mm. Vinklade pallstopp 60 grader. Kom ihåg fästdetaljsats till rätt balkhöjd. Färg blå RAL5010. |
||||
![]() |
Art.nr |
Benämning | Färg |
Pris/st |
U178004 |
Utdragsenhet balk-dubbelv. 600 |
Blå |
4.800:- |
|
U178101 |
Fästdetaljsats balkhöjd 100/105 mm | 182:- |
||
U178111 |
Fästdetaljsats balkhöjd 110/115 mm | 182:- |
||
U178126 |
Fästdetaljsats balkhöjd 120/125 mm | 182:- |
||
U178131 |
Fästdetaljsats balkhöjd 130 mm | 182:- |
||
U178141 |
Fästdetaljsats balkhöjd 140 mm | 182:- |
||
Utdragsenhet balk för halvpall 600 kg Utdragbar 66% Lastyta 840*640mm (B*D). Bygghöjd 85mm. Kom ihåg fästdetaljsats till rätt balkhöjd. Färg blå RAL5010. |
||||
![]() |
Art.nr |
Benämning | Färg |
Pris/st |
U178008 |
Utdragsenhet halvpall 600 kg |
Blå |
||
U178100 |
Fästdetaljsats balkhöjd 100/105 mm | |||
U178110 |
Fästdetaljsats balkhöjd 110/115 mm | |||
U178125 |
Fästdetaljsats balkhöjd 120/125 mm | |||
U178130 |
Fästdetaljsats balkhöjd 130 mm | |||
U178140 |
Fästdetaljsats balkhöjd 140 mm | |||

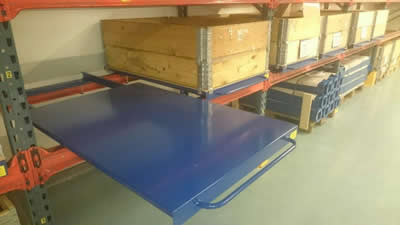

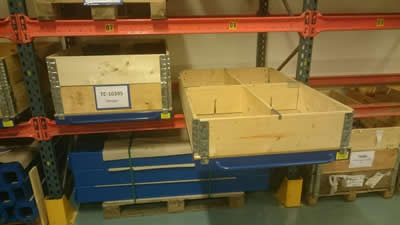

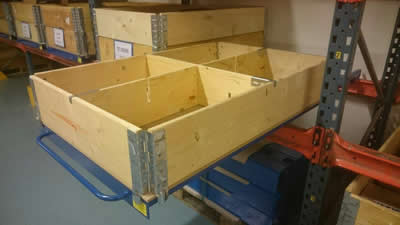

Utdragbart hyllplan för balkmontage i pallställ. Idealiskt för lättare plockgods i kombination med pallkrage och våra pallkrageavdelare. Bromsad i inskjutet läge. U178022 Belastning 300kg. Utdragskapacitet 840mm 70%. Lastytans dimension 800*1200mm. Byggöjd 70mm. U178022 Belastning 200kg. Utdragskapacitet 1200mm 100%. Lastytans dimension 800*1200mm. Byggöjd 75mm. Totalbredd 800mm (B*D). Mått utvändigt över bärbalk 990-1125mm Färg blå RAL5010. |
||||
![]() |
Art.nr |
Benämning | Färg |
Pris/st |
U178022 |
Utd. hyllplan balk 300kg blå 70% |
Blå |
3.406:- |
|
U178022-1 |
Utd. hyllplan balk 200kg blå 100% | Blå |
5.929:- |
|
Komplett lågbyggd golvehet som kan lastas med palldragare. Utdragsenhet golv-U 1000 kg, skenor bultas i golv. En vidareutvecklad konstruktion av golvskenorna säkerställer att vagnen alltid stoppar i utdraget läge.(i tidigare versioner fungerade golvskenorna endast som styrning för vagnen) Handtag på höger sida med låsfunktion. Välj rätt artikelnummer om den ska laddas bakifrån eller framifrån. Tre olika hantagshöjder. Utdragbar 90%. Lastyta 800*1200mm (B*D). Bygghöjd 70mm. Enhetens totala ytterdimensioner: 894*1206 (B*H) |
||||
![]() |
Art.nr |
Benämning | Färg | Pris/st |
U178009 |
Utdragsenhet golv-U 1000 kg Laddas bakifrån Handtagsh 800mm |
Blå |
3.890:- |
|
U178009-1 | Utdragsenhet golv-U 1000 kg Laddas bakifrån Handtagsh 620mm |
Blå |
3.720:- |
|
U178009-2 | Utdragsenhet golv-U 1000 kg Laddas bakifrån Handtagsh 420mm |
Blå |
3.700:- |
|
U178010 |
Utdragsenhet golv-U 1000 kg Lad. utdragssidan(fram) hth 800mm |
Blå |
3.750:- |
|
U178010-0 |
Utdragsenhet golv-U 1000 kg Lad. utdragssidan(fram) hth 620mm |
Blå |
3.590:- |
|
U178010-1 |
Utdragsenhet golv-U 1000 kg Lad. utdragssidan(fram) hth 420mm |
Blå |
3.570:- |
|
U178011 Utdragsenhet KPL 1000 kg. Golvmodell med stödhjul komplett med standardfot och draghandtag eller U178012 med lågfot och draghandtag.
U178011 Bygghöjd 220 (fritt 100mm för stödben) U178012 Bygghöjd 120mm. Utdragbar 95%. Lastyta 840*1240mm (B*D). Fötter och hjulhus är omonterad vid leverans, inkl fästdetaljer. |
||||
![]() |
Art.nr |
Benämning | Färg | Pris/st |
U178011 |
Utdragsenhet KPL 1000 kg |
Blå |
3.136:- |
|
U178012 |
Utdragsenhet KPL 1000 kg |
Blå |
2.884:- |
|

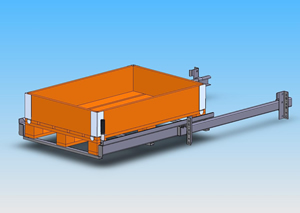

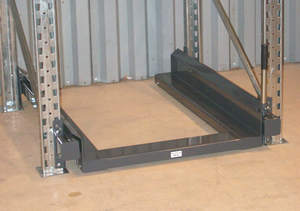

U17830 Direktmonterad lågbyggd utdragsenhet. monteras direkt i pallställsgavel 700 kg Utdragbar 70% U17831 Direktmonterad lågbyggd utdragsenhet. monteras direkt i pallställsgavel 1000 kg Utdragbar 62% Lastyta 840*1240mm (B*D). Bygghöjd endast 25mm. Ökar möjligheten till fler i höjd. Färg blå RAL5010. Exklusive klaffhandtag finns i två höjder överlastplan 350 eller 550 mm. OBS Ange pallställsmodell samt gaveldjup. |
||||
![]() |
Art.nr |
Benämning | Färg |
Pris/st |
U178030 |
Utdragsenhet gavel 700 kg |
Blå |
1.925:- |
|
U178100 |
Utdragsenhet gavel 1000 kg | Blå |
2.125:- |
|
|
Klaffhandtag 350 mm | 325:- |
||
|
Klaffhandtag 550 mm | 325:- |
||
Direktmonterad utdragbart hyllplan. monteras direkt i pallställsgavel med sektionsbredd 950mm. Belastningskapacitet 200kg Utdragskapacitet 880mm Lastytans dimension 865*1195mm (B*D). Bygghöjd endast 30mm. Täckt plan OBS Ange pallställsmodell samt gaveldjup. |
||||
Art.nr |
Benämning | Färg |
Pris/st |
|
U178036 |
Direktmont. hp 860x1200 |
Blå |
1.625:- |
|
